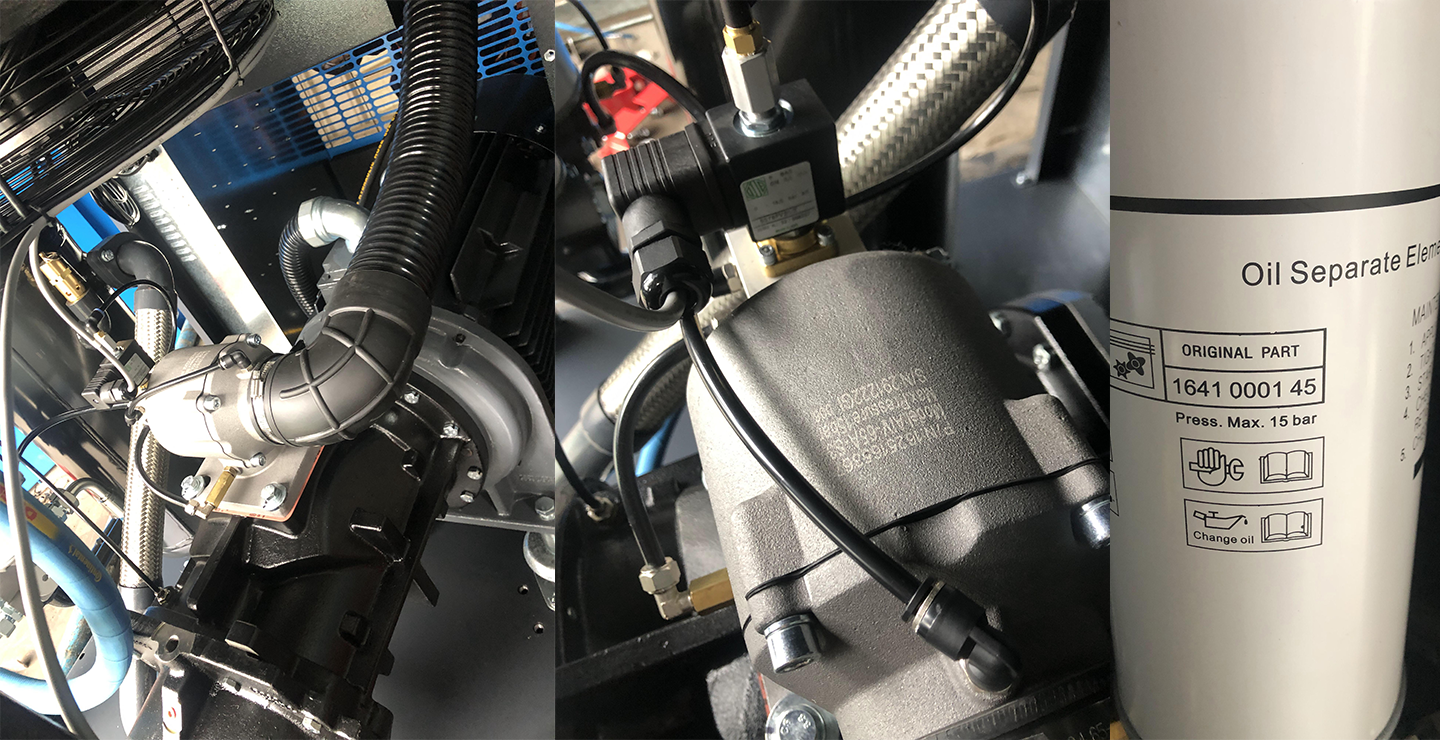

Винтовой компрессор: устройство и принцип работы

Время чтения:3
46

Правильный выбор компрессора для лазерной резки — это комплексная задача, требующая учета множества факторов: от технических параметров оборудования до особенностей производственного процесса. Инвестиции в качественный компрессор с правильно подобранной системой подготовки воздуха не только обеспечат высокое качество продукции, но и защитят ваше лазерное оборудование от преждевременного выхода из строя.

Устройство и принцип работы винтового компрессора

Винтовой компрессор — это современный тип промышленного оборудования, предназначенный для производства сжатого воздуха. В отличие от устаревших поршневых моделей, он обеспечивает бесперебойную подачу воздуха, что делает его незаменимым в различных отраслях промышленности, от пищевой и фармацевтической до строительной и автомобильной .

На сегодняшний день эти агрегаты являются наиболее технологичными и экономичными решениями для сжатия воздуха, сочетая в себе высокую надежность, долгий срок службы и низкие эксплуатационные расходы .

Принцип действия винтового компрессора

Основной принцип работы винтового компрессора основан на объемном сжатии. Воздух сжимается в рабочих камерах, образованных поверхностями двух вращающихся винтов (роторов) и корпусом блока. Вращение роторов приводит к непрерывному перемещению воздушной полости от входного патрубка к выходному, попутно уменьшая ее объем и увеличивая давление .
Ключевой особенностью маслозаполненных компрессоров (наиболее распространенного типа) является участие масла в процессе сжатия. Масло выполняет несколько критически важных функций:
Уплотнение: Герметизирует зазоры между роторами и между роторами и корпусом.
Смазка: Предотвращает трение и износ ведущего и ведомого роторов.
Охлаждение: Отводит тепло, выделяющееся при быстром сжатии воздуха .
Весь рабочий цикл можно описать следующими этапами:
Всасывание и фильтрация: Атмосферный воздух через воздушный фильтр поступает в компрессор, где очищается от пыли и твердых частиц .
Сжатие: Очищенный воздух попадает в винтовой блок, где смешивается с маслом и сжимается вращающимися роторами.
Сепарация: Сжатая воздушно-масляная смесь поступает в сепаратор (маслоотделитель), где основная часть масла отделяется от воздуха под действием центробежной силы и проходит через специальный фильтр .
Охлаждение и возврат масла: Отделенное масло охлаждается в радиаторе (при необходимости), фильтруется и возвращается в винтовой блок для повторного использования .
Охлаждение и подача воздуха: Сжатый воздух проходит через концевой охладитель, где его температура снижается, после чего подается потребителю .
Ключевые компоненты устройства
Винтовой компрессор — это сложный аппарат, состоящий из взаимосвязанных систем.

Компонент	Назначение
Винтовой блок	Основной узел сжатия с двумя роторами (ведущим и ведомым) .
Воздушный фильтр	Очищает поступающий воздух от абразивных частиц, защищая механизмы .
Всасывающий клапан	Регулирует производительность, перекрывая подачу воздуха в режиме холостого хода .
Привод	Передает вращение от двигателя к роторам (ременной, прямой или через редуктор) .
Система сепарации	Маслоотделительный бак и фильтр-сепаратор отделяют масло от сжатого воздуха .
Система охлаждения	Радиаторы и вентиляторы охлаждают масло и сжатый воздух .
Термостат	Регулирует циркуляцию масла через охладитель, поддерживая оптимальную температуру .
Блок управления	Обеспечивает автоматическую работу, контроль параметров и защиту от аварий .

Преимущества винтовых компрессоров

Широкая популярность винтовых компрессоров обусловлена рядом неоспоримых преимуществ:
Высокая надежность и долгий ресурс: Отсутствие ударных нагрузок и возвратно-поступательных движений, как в поршневых моделях, делает конструкцию более долговечной. Срок службы до капитального ремонта может достигать 7-8 лет .
Экономичность: Современные винтовые компрессоры с частотным регулированием позволяют экономить до 30% электроэнергии, адаптируя производительность к реальным потребностям .
Низкие эксплуатационные затраты: Интервал технического обслуживания составляет 2000–4000 моточасов, в то время как поршневые аналоги требуют внимания каждые 200–500 часов .
Компактность и низкий уровень шума: Небольшие габариты и виброизоляция позволяют устанавливать оборудование без массивного фундамента непосредственно в производственных цехах .
Чистый сжатый воздух: Современные системы сепарации и фильтрации обеспечивают на выходе воздух с минимальным содержанием масла (до 1-3 мг/м³), что достаточно для питания большинства пневмоинструментов и аппаратов .
Сферы применения
Винтовые компрессоры универсальны и используются там, где требуется надежный источник сжатого воздуха:
Пищевая и фармацевтическая промышленность (для перемешивания, сушки, упаковки) .
Автомобильная промышленность и сервис (окрасочные работы, пневмоинструмент) .
Химическая промышленность (продувка трубопроводов, перемещение сырья) .
Строительство и горнодобывающая отрасль (отбойные молотки, перфораторы, пескоструйные аппараты) .
Деревообработка и металлообработка (пневмопистолеты, станки с ЧПУ) .
